수중 사류 펌프 | 한성산기

제품특징

- 중양정·대유량 설계로 다양한 적용성
- Mixed Flow(사류) 방법에 의한 정밀하게 설계된 Impeller
- 세밀하고 간결한 설계로 취급 및 설치가 용이
- 유지관리가 용이한 간단한 구조
- 이상 유무 조기발견으로 제품의 신뢰성 극대화

용도

- 빗물펌프장 배수용, 농업용, 양,배수장
- 대용량의 하수처리장
- 홍수나 폭우의 수방 대비용
- 관개용수, 공업용수 취수
- 공원, 호수 등 물놀이 시설의 대유량 순환용

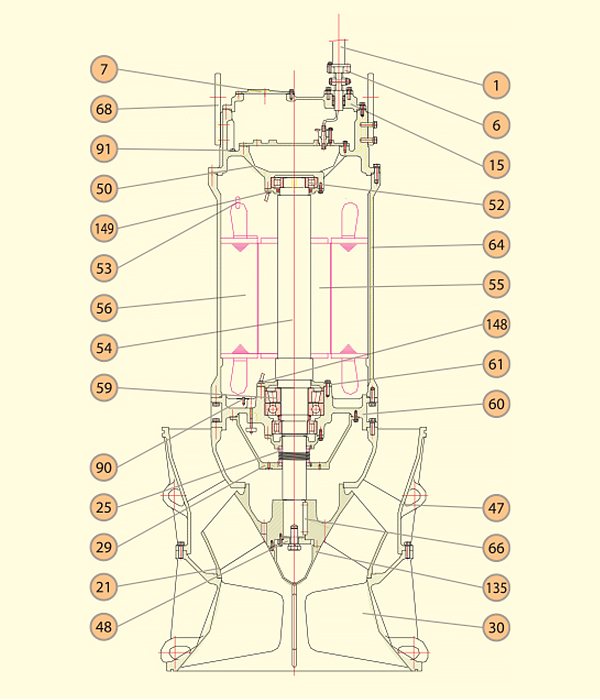

내부구조도

파워케이블

케이블그랜드

점검카바

헤드카바

임펠라

메카니칼 씰

씰 챔버

하부 케이싱

상부 케이싱

축끝 와샤

모터 브라켓

상부 베어링

모터권선온도센서

주측

로타

스테타

하부 볼베어링

베어링하우징

하부 베어링카바

모터 후렘

키

인양링

누수센서(S/S)

누수센서(M/S)

135

임펠라캡

148

하부베어링온도센서

149

상부베어링온도센서

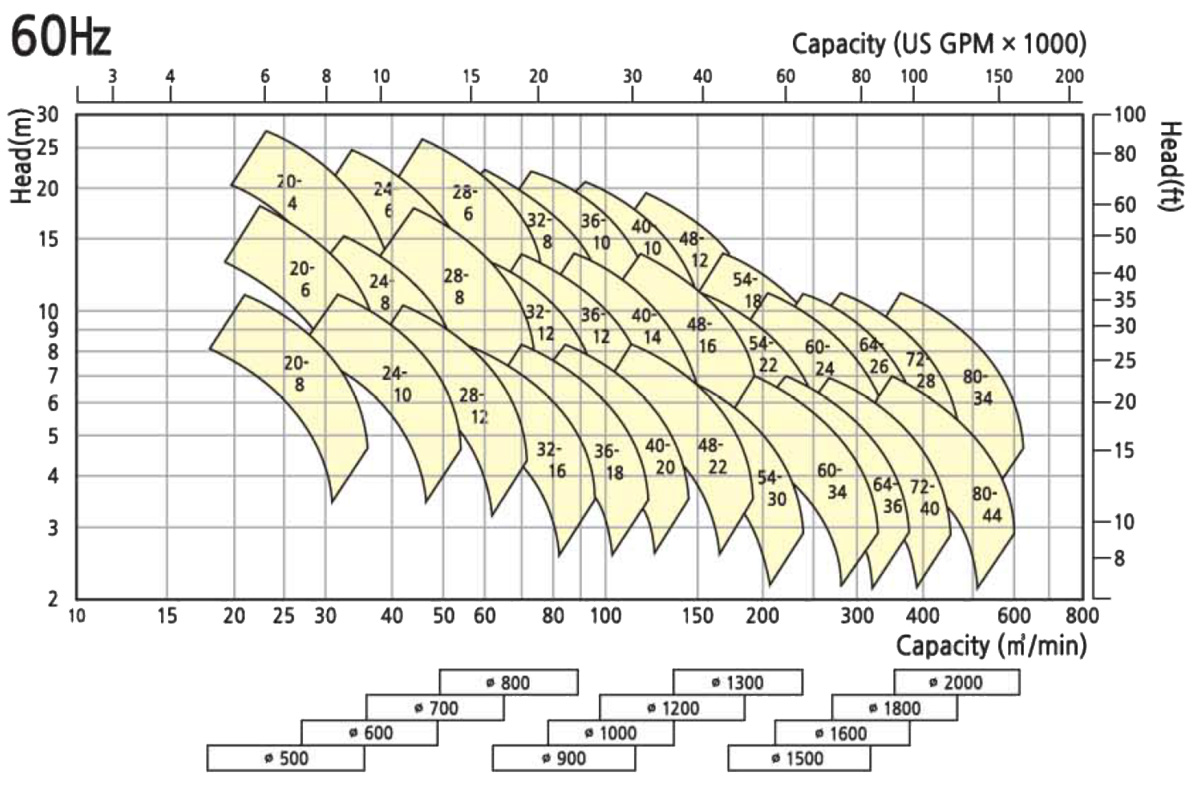

표준사양

구경	형식	출력	극수(60Hz)	전양정	토출량	극수(50Hz)
400	400-HSI-HISMPMF30	30	8	6	16	6
	400-HSI-HISMPMF50	50	6	8	20	6
	400-HSI-HISMPMF75	75	6	10	24	6
	400-HSI-HISMPMF75	75	4	13	19	4
	400-HSI-HISMPMF110	110	4	15	24	4
	400-HSI-HISMPMF170	170	4	20	28	4
500	500-HSI-HISMPMF45	45	8	6	25	8
	500-HSI-HISMPMF70	70	8	8	30	6
	500-HSI-HISMPMF75	75	6	10	27	6
	500-HSI-HISMPMF120	120	6	13	32	6
	500-HSI-HISMPMF120	120	6	15	28	4
	500-HSI-HISMPMF180	180	4	20	33	4
600	600-HSI-HISMPMF60	60	10	6	38	8
	600-HSI-HISMPMF100	100	10	8	45	8
	600-HSI-HISMPMF90	90	8	8	40	8
	600-HSI-HISMPMF140	140	8	11	46	6
	600-HSI-HISMPMF150	150	6	13	42	6
	600-HSI-HISMPMF230	230	6	18	48	4
700	700-HSI-HISMPMF75	75	12	5.5	52	10
	700-HSI-HISMPMF120	120	12	7.5	60	10
	700-HSI-HISMPMF140	140	8	10	53	8
	700-HSI-HISMPMF210	210	8	13	62	6
	700-HSI-HISMPMF200	200	6	14	56	6
	700-HSI-HISMPMF320	320	6	19	65	6
800	800-HSI-HISMPMF80	80	16	4.5	68	14
	800-HSI-HISMPMF120	120	14	6	80	12
	800-HSI-HISMPMF130	130	12	7.5	70	10
	800-HSI-HISMPMF210	210	10	10	82	10
	800-HSI-HISMPMF220	220	8	12	72	8
	800-HSI-HISMPMF350	350	8	16	85	6
900	900-HSI-HISMPMF100	100	18	4.5	85	16
	900-HSI-HISMPMF150	150	18	6	100	14
	900-HSI-HISMPMF160	160	14	7.5	85	12
	900-HSI-HISMPMF250	250	12	10	100	10
	900-HSI-HISMPMF270	270	10	12	90	8
	900-HSI-HISMPMF420	420	8	16	105	8
1000	1000-HSI-HISMPMF110	110	20	4.5	100	16
	1000-HSI-HISMPMF180	180	18	6	120	14
	1000-HSI-HISMPMF200	200	14	7.5	107	12
	1000-HSI-HISMPMF310	310	12	10	125	10
	1000-HSI-HISMPMF300	300	12	11	110	10
	1000-HSI-HISMPMF480	480	10	15	130	8
1100	1100-HSI-HISMPMF120	120	22	4.4	110	18
	1100-HSI-HISMPMF210	210	20	6	140	16
	1100-HSI-HISMPMF310	310	18	7.4	170	16
	1100-HSI-HISMPMF290	290	14	10	120	10
	1100-HSI-HISMPMF380	380	14	10.5	150	12
	1100-HSI-HISMPMF610	610	12	14	180	10
1200	1200-HSI-HISMPMF150	150	24	4.5	137	20
	1200-HSI-HISMPMF190	190	24	5	160	20
	1200-HSI-HISMPMF200	200	20	6	140	16
	1200-HSI-HISMPMF320	320	18	8	165	14
	1200-HSI-HISMPMF260	260	16	7.5	145	14
	1200-HSI-HISMPMF410	410	14	10	170	12
1350	1350-HSI-HISMPMF180	180	26	4.5	170	22
	1350-HSI-HISMPMF240	240	26	5	200	22
	1350-HSI-HISMPMF270	270	22	6	185	18
	1350-HSI-HISMPMF420	420	20	8	220	16
	1350-HSI-HISMPMF370	370	20	7.5	205	16
	1350-HSI-HISMPMF570	570	18	10	240	14
1500	1500-HSI-HISMPMF250	250	30	4.5	235	26
	1500-HSI-HISMPMF300	300	30	5	255	24
	1500-HSI-HISMPMF390	390	26	6	275	22
	1500-HSI-HISMPMF470	470	20	8	250	18
	1500-HSI-HISMPMF480	480	22	7.5	270	18
	1500-HSI-HISMPMF680	680	18	10	290	16
1650	1650-HSI-HISMPMF270	270	32	4.5	255	26
	1650-HSI-HISMPMF330	330	30	5	284	26
	1650-HSI-HISMPMF440	440	28	6	315	24
	1650-HSI-HISMPMF510	510	22	8	275	18
	1650-HSI-HISMPMF540	540	24	7.5	306	20
	1650-HSI-HISMPMF790	790	20	10	340	18
1800	1800-HSI-HISMPMF340	340	34	4.5	325	30
	1800-HSI-HISMPMF410	410	32	5	350	28
	1800-HSI-HISMPMF530	530	30	6	380	26
	1800-HSI-HISMPMF630	630	24	8	340	20
	1800-HSI-HISMPMF640	640	26	7.5	370	22
	1800-HSI-HISMPMF930	930	22	10	400	18
2000	2000-HSI-HISMPMF440	440	38	4.5	420	32
	2000-HSI-HISMPMF530	530	36	5	460	32
	2000-HSI-HISMPMF690	690	34	6	500	30
	2000-HSI-HISMPMF830	830	26	8	450	22
	2000-HSI-HISMPMF830	830	28	7.5	480	24
	2000-HSI-HISMPMF1200	1200	24	10	520	22
2200	2200-HSI-HISMPMF500	500	40	4.5	480	34
	2200-HSI-HISMPMF650	650	40	5	570	34
	2200-HSI-HISMPMF900	900	38	6	650	32
	2200-HSI-HISMPMF950	950	28	8	500	24
	2200-HSI-HISMPMF1050	1050	30	7.5	600	26
	2200-HSI-HISMPMF1600	1600	28	10	700	24
