수중 축류 펌프 | 한성산기

제품특징

- 저양정·대유량 설계로 다양한 적용성
- Axial Flow(축류) 방법에 의한 정밀하게 설계된 Impeller
- 세밀하고 간결한 설계로 취급 및 설치가 용이
- 유지관리가 용이한 간단한 구조
- 이상 유무 조기발견으로 제품의 신뢰성 극대화

용도

- 빗물펌프장 배수용, 농업용, 양,배수장
- 대용량의 하수처리장
- 홍수나 폭우의 수방 대비용
- 관개용수, 공업용수 취수
- 공원, 호수 등 물놀이 시설의 대유량 순환용

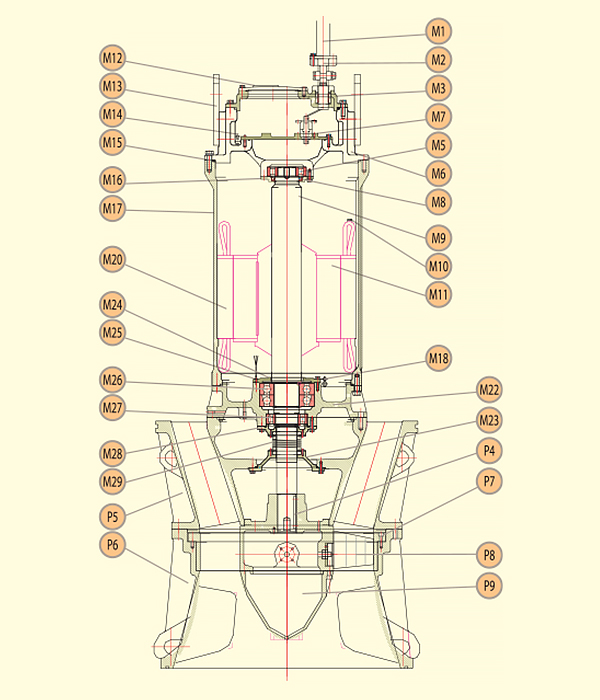

내부구조도

파워케이블

케이블그랜드

헤드카바

상부 베어링

모터 브라켓

터미널 보드

오일씰

주축

M10

모터권선온도센서

M11

로타

M12

점검카바

M13

인양링

M14

누수센서(M/S)

M15

오링

M16

상부베어링카바

M17

모터 후렘

M18

누수센서(S/S)

M20

모터 스테타

M22

베어링하우징

M23

하부씰챔버

M24

하부 베어링카바

M25

하부 베어링온도센서

M26

하부 볼베어링

M27

하부 롤러베어링

M28

상수 씰챔버

M29

메카니칼 씰

키

상부 케이싱

하부 케이싱

웨어링

프로펠라 베인

허브/캡

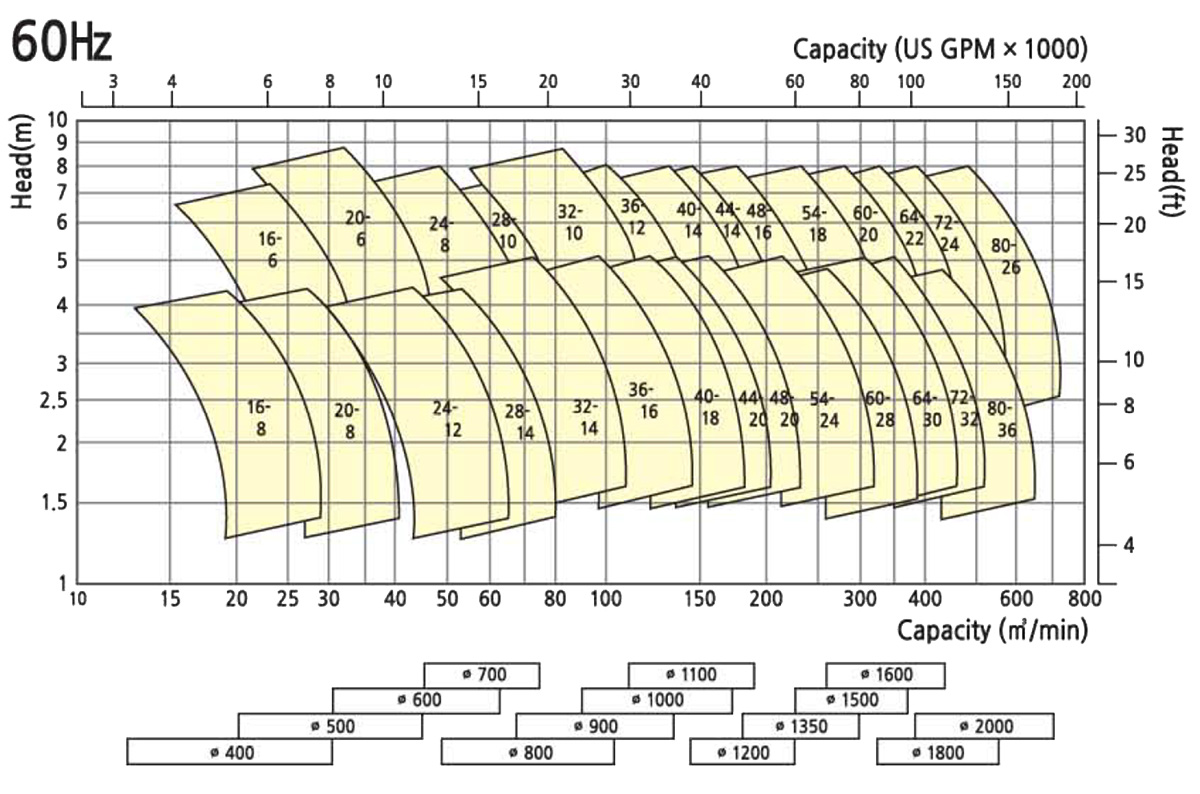

특성곡선

표준사양

구경	형식	출력	극수(60Hz)	전양정	토출량	극수(50Hz)
400	400-HSI-HISMPA15	15	8	2.8	16	6
	400-HSI-HISMPA19	19	8	3	20	6
	400-HSI-HISMPA22	22	8	3.2	24	6
	400-HSI-HISMPA30	30	6	4.8	19	4
	400-HSI-HISMPA45	45	6	6	24	4
	400-HSI-HISMPA55	55	6	6.3	28	4
500	500-HSI-HISMPA19	19	8	2.8	22	8
	500-HSI-HISMPA22	22	8	3	26	8
	500-HSI-HISMPA30	30	8	3.2	33	8
	500-HSI-HISMPA45	45	6	5.7	26	6
	500-HSI-HISMPA55	55	6	6	33	6
	500-HSI-HISMPA70	70	6	6.3	40	6
600	600-HSI-HISMPA30	30	12	2.8	36	10
	600-HSI-HISMPA37	37	12	3	45	10
	600-HSI-HISMPA45	45	12	3.2	54	10
	600-HSI-HISMPA60	60	8	5.7	40	6
	600-HSI-HISMPA80	80	8	6	50	6
	600-HSI-HISMPA100	100	8	6.3	60	6
700	700-HSI-HISMPA30	30	14	2.8	44	10
	700-HSI-HISMPA45	45	14	3	55	10
	700-HSI-HISMPA55	55	14	3.2	66	10
	700-HSI-HISMPA70	70	10	5.7	48	6
	700-HSI-HISMPA100	100	10	6	60	6
	700-HSI-HISMPA120	120	10	6.3	72	6
800	800-HSI-HISMPA55	55	14	3.3	60	10
	800-HSI-HISMPA70	70	14	3.5	75	10
	800-HSI-HISMPA90	90	14	3.7	90	10
	800-HSI-HISMPA100	100	10	5.7	68	8
	800-HSI-HISMPA130	130	10	6	85	8
	800-HSI-HISMPA170	170	10	6.3	102	8
900	900-HSI-HISMPA70	70	16	3.3	80	12
	900-HSI-HISMPA90	90	16	3.5	100	12
	900-HSI-HISMPA110	110	16	3.7	120	12
	900-HSI-HISMPA120	120	12	5.7	84	8
	900-HSI-HISMPA160	160	12	6	105	8
	900-HSI-HISMPA200	200	12	6.3	126	8
1000	1000-HSI-HISMPA80	80	18	3.3	100	14
	1000-HSI-HISMPA110	110	18	3.5	125	14
	1000-HSI-HISMPA140	140	18	3.7	150	14
	1000-HSI-HISMPA160	160	14	5.7	108	12
	1000-HSI-HISMPA210	210	14	6	135	12
	1000-HSI-HISMPA260	260	14	6.3	162	12
1100	1100-HSI-HISMPA90	90	20	3.3	112	16
	1100-HSI-HISMPA120	120	20	3.5	140	16
	1100-HSI-HISMPA160	160	20	3.7	168	16
	1100-HSI-HISMPA170	170	14	5.7	120	12
	1100-HSI-HISMPA220	220	14	6	150	12
	1100-HSI-HISMPA280	280	14	6.3	180	12
1200	1200-HSI-HISMPA110	110	20	3.3	128	16
	1200-HSI-HISMPA140	140	20	3.5	160	16
	1200-HSI-HISMPA180	180	20	3.7	192	16
	1200-HSI-HISMPA190	190	16	5.2	144	12
	1200-HSI-HISMPA250	250	16	5.5	180	12
	1200-HSI-HISMPA310	310	16	5.8	216	12
1350	1350-HSI-HISMPA150	150	24	3.3	176	18
	1350-HSI-HISMPA190	190	24	3.5	220	18
	1350-HSI-HISMPA240	240	24	3.7	264	18
	1350-HSI-HISMPA240	240	18	5.2	192	14
	1350-HSI-HISMPA320	320	18	5.5	240	14
	1350-HSI-HISMPA410	410	18	5.8	288	14
1500	1500-HSI-HISMPA45	160	28	3.1	216	22
	1500-HSI-HISMPA55	220	28	3.3	270	22
	1500-HSI-HISMPA19	280	28	3.5	324	22
	1500-HSI-HISMPA22	300	20	5.2	232	16
	1500-HSI-HISMPA30	370	20	5.5	270	16
	1500-HSI-HISMPA45	500	20	5.8	348	16
1650	1650-HSI-HISMPA55	220	30	3.3	256	24
	1650-HSI-HISMPA70	270	30	3.5	320	24
	1650-HSI-HISMPA30	340	30	3.7	384	24
	1650-HSI-HISMPA37	340	22	5.2	272	18
	1650-HSI-HISMPA45	450	22	5.5	340	18
	1650-HSI-HISMPA60	550	22	5.8	405	18
1800	1800-HSI-HISMPA80	230	32	3.3	288	26
	1800-HSI-HISMPA100	300	32	3.5	360	26
	1800-HSI-HISMPA30	380	32	3.7	432	26
	1800-HSI-HISMPA45	390	24	5.2	320	18
	1800-HSI-HISMPA55	520	24	5.5	400	18
	1800-HSI-HISMPA70	650	24	5.8	480	18
2000	2000-HSI-HISMPA100	260	36	3.1	360	30
	2000-HSI-HISMPA120	350	36	3.3	450	30
	2000-HSI-HISMPA55	440	36	3.5	540	30
	2000-HSI-HISMPA70	480	26	5.2	400	22
	2000-HSI-HISMPA90	640	26	5.5	500	22
	2000-HSI-HISMPA100	800	26	5.8	600	22
2200	2200-HSI-HISMPA130	350	36	3.1	480	30
	2200-HSI-HISMPA170	440	36	3.3	570	30
	2200-HSI-HISMPA70	530	36	3.5	650	30
	2200-HSI-HISMPA90	600	26	5.2	500	22
	2200-HSI-HISMPA110	760	26	5.5	600	22
	2200-HSI-HISMPA120	940	26	5.8	700	22
