수중 벌루트 펌프
수중 벌루트 펌프
제품특징
- 저양정·대유량의 넓은 사양선택 가능
- Enclose Non-Clog Impeller 사용으로 큰 고형물 이송에 적합
- 고효율로 운전비 절감
- 자동탈착장치 사용이 가능한 구조로 유지 관리가 유리
- 유량에 따라 다극 전동기 채용
용도
- 대용량 배수정의 빗물 이송•양수장의 농업용수 이송
- 산업공장의 공업 용수 급수용
- 하수, 폐수처리장의 유입펌프
- 장식용 분수 및 폭포수 급수용
- 고형물과 섬유물의 이송에 적합

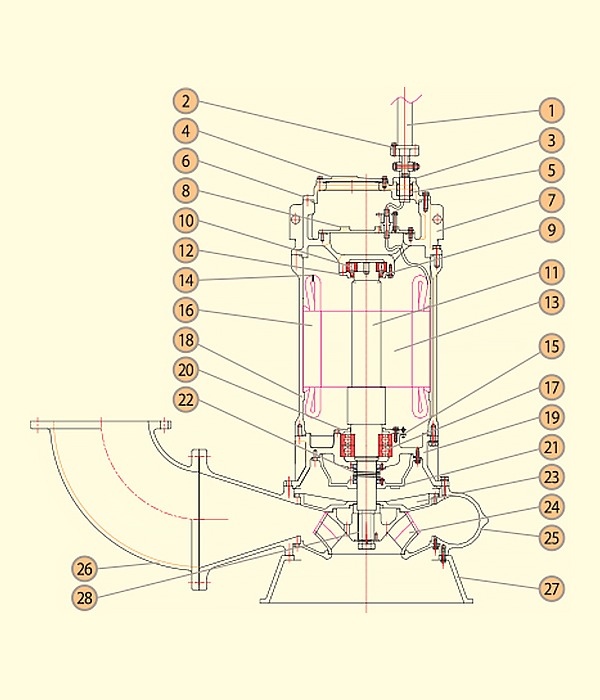

내부구조도
1
파워케이블
2
케이블그랜드
3
스타딩박스
4
점검카바
5
케이블 부시
6
헤드카바
7
모터브라켓
8
터미널보드
9
오일씰
10
상부베어링
11
주축
12
상부베어링카바
13
모터로타
14
권선온도센서
15
누수센서
16
모터 스테타
17
하부베어링
18
모터후렘
19
베어링하우징
20
하부베어링카바
21
씰챔버
22
메카니칼씰
23
리어카바
24
엠펠라
25
펌프케이싱
26
토출엘보
27
스텐드
28
표준사양
구경형식출력극수(60Hz)전양정토출량극수(50Hz)
400400-HSI-HISMPMF303086166
400-HSI-HISMPMF505068206
400-HSI-HISMPMF7575610246
400-HSI-HISMPMF7575413194
400-HSI-HISMPMF110110415244
400-HSI-HISMPMF170170420284
500500-HSI-HISMPMF454586258
500-HSI-HISMPMF707088306
500-HSI-HISMPMF7575610276
500-HSI-HISMPMF120120613326
500-HSI-HISMPMF120120615284
500-HSI-HISMPMF180180420334
600600-HSI-HISMPMF6060106388
600-HSI-HISMPMF100100108458
600-HSI-HISMPMF909088408
600-HSI-HISMPMF140140811466
600-HSI-HISMPMF150150613426
600-HSI-HISMPMF230230618484
700700-HSI-HISMPMF7575125.55210
700-HSI-HISMPMF120120127.56010
700-HSI-HISMPMF140140810538
700-HSI-HISMPMF210210813626
700-HSI-HISMPMF200200614566
700-HSI-HISMPMF320320619656
800800-HSI-HISMPMF8080164.56814
800-HSI-HISMPMF1201201468012
800-HSI-HISMPMF130130127.57010
800-HSI-HISMPMF21021010108210
800-HSI-HISMPMF220220812728
800-HSI-HISMPMF350350816856
900900-HSI-HISMPMF100100184.58516
900-HSI-HISMPMF15015018610014
900-HSI-HISMPMF160160147.58512
900-HSI-HISMPMF250250121010010
900-HSI-HISMPMF2702701012908
900-HSI-HISMPMF4204208161058
10001000-HSI-HISMPMF110110204.510016
1000-HSI-HISMPMF18018018612014
1000-HSI-HISMPMF200200147.510712
1000-HSI-HISMPMF310310121012510
1000-HSI-HISMPMF300300121111010
1000-HSI-HISMPMF48048010151308
11001100-HSI-HISMPMF120120224.411018
1100-HSI-HISMPMF21021020614016
1100-HSI-HISMPMF310310187.417016
1100-HSI-HISMPMF290290141012010
1100-HSI-HISMPMF3803801410.515012
1100-HSI-HISMPMF610610121418010
12001200-HSI-HISMPMF150150244.513720
1200-HSI-HISMPMF19019024516020
1200-HSI-HISMPMF20020020614016
1200-HSI-HISMPMF32032018816514
1200-HSI-HISMPMF260260167.514514
1200-HSI-HISMPMF410410141017012
13501350-HSI-HISMPMF180180264.517022
1350-HSI-HISMPMF24024026520022
1350-HSI-HISMPMF27027022618518
1350-HSI-HISMPMF42042020822016
1350-HSI-HISMPMF370370207.520516
1350-HSI-HISMPMF570570181024014
15001500-HSI-HISMPMF250250304.523526
1500-HSI-HISMPMF30030030525524
1500-HSI-HISMPMF39039026627522
1500-HSI-HISMPMF47047020825018
1500-HSI-HISMPMF480480227.527018
1500-HSI-HISMPMF680680181029016
16501650-HSI-HISMPMF270270324.525526
1650-HSI-HISMPMF33033030528426
1650-HSI-HISMPMF44044028631524
1650-HSI-HISMPMF51051022827518
1650-HSI-HISMPMF540540247.530620
1650-HSI-HISMPMF790790201034018
18001800-HSI-HISMPMF340340344.532530
1800-HSI-HISMPMF41041032535028
1800-HSI-HISMPMF53053030638026
1800-HSI-HISMPMF63063024834020
1800-HSI-HISMPMF640640267.537022
1800-HSI-HISMPMF930930221040018
20002000-HSI-HISMPMF440440384.542032
2000-HSI-HISMPMF53053036546032
2000-HSI-HISMPMF69069034650030
2000-HSI-HISMPMF83083026845022
2000-HSI-HISMPMF830830287.548024
2000-HSI-HISMPMF12001200241052022
22002200-HSI-HISMPMF500500404.548034
2200-HSI-HISMPMF65065040557034
2200-HSI-HISMPMF90090038665032
2200-HSI-HISMPMF95095028850024
2200-HSI-HISMPMF10501050307.560026
2200-HSI-HISMPMF16001600281070024
